Kaçak Akım Rölesi Nedir? Ne İşe Yarar? Periyodik Kontrol ve Denetimler

Kaçak akım rölesi, elektrik tesisatında faz ve nört üzerinden geçen akımı sürekli karşılaştırır. Bu akımda tehlikeli bir fark oluşturduğuyda devreyi hızlı şekilde açarak, koruma sağlar. Temel amacı elektrik çarpması risklerini azaltmak, yalıtım zafiyetlerinin hızlı fark edilmesini sağlamak ve yangın riskini düşürmektir.

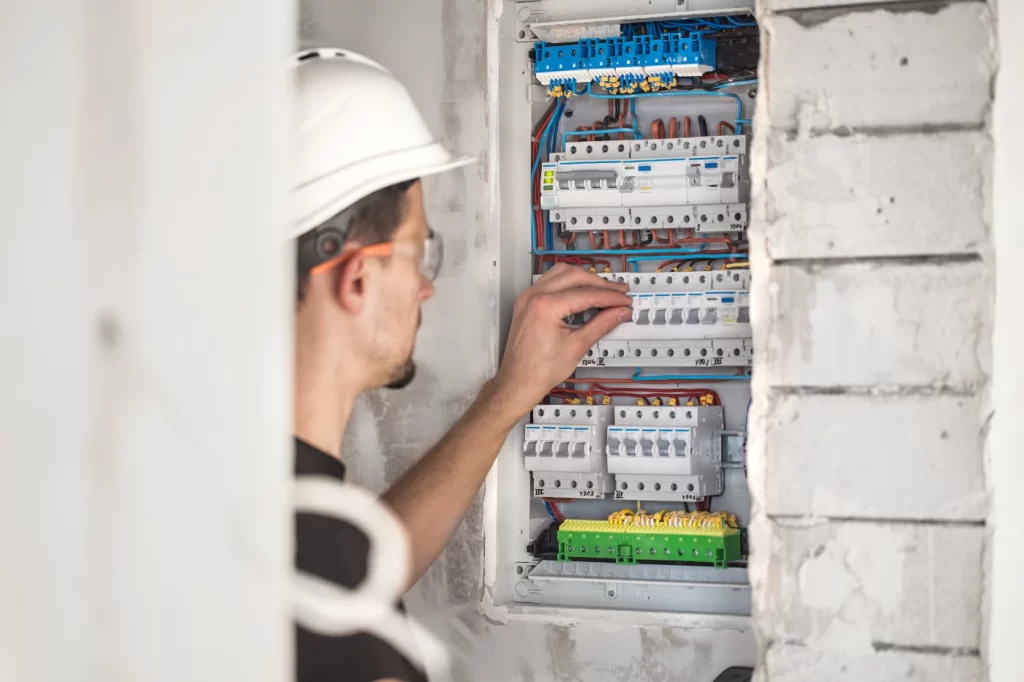

Drita Mühendislik olarak kaçak akım rölesi fonksiyon testlerini gerçekleştiriyoruz. Burada yaptığımız testler doğru tip ürünlerin seçiminin yanı sıra doğru bağlantı, periyodik test ve saha denetimlerini bir arada ele almaktır.

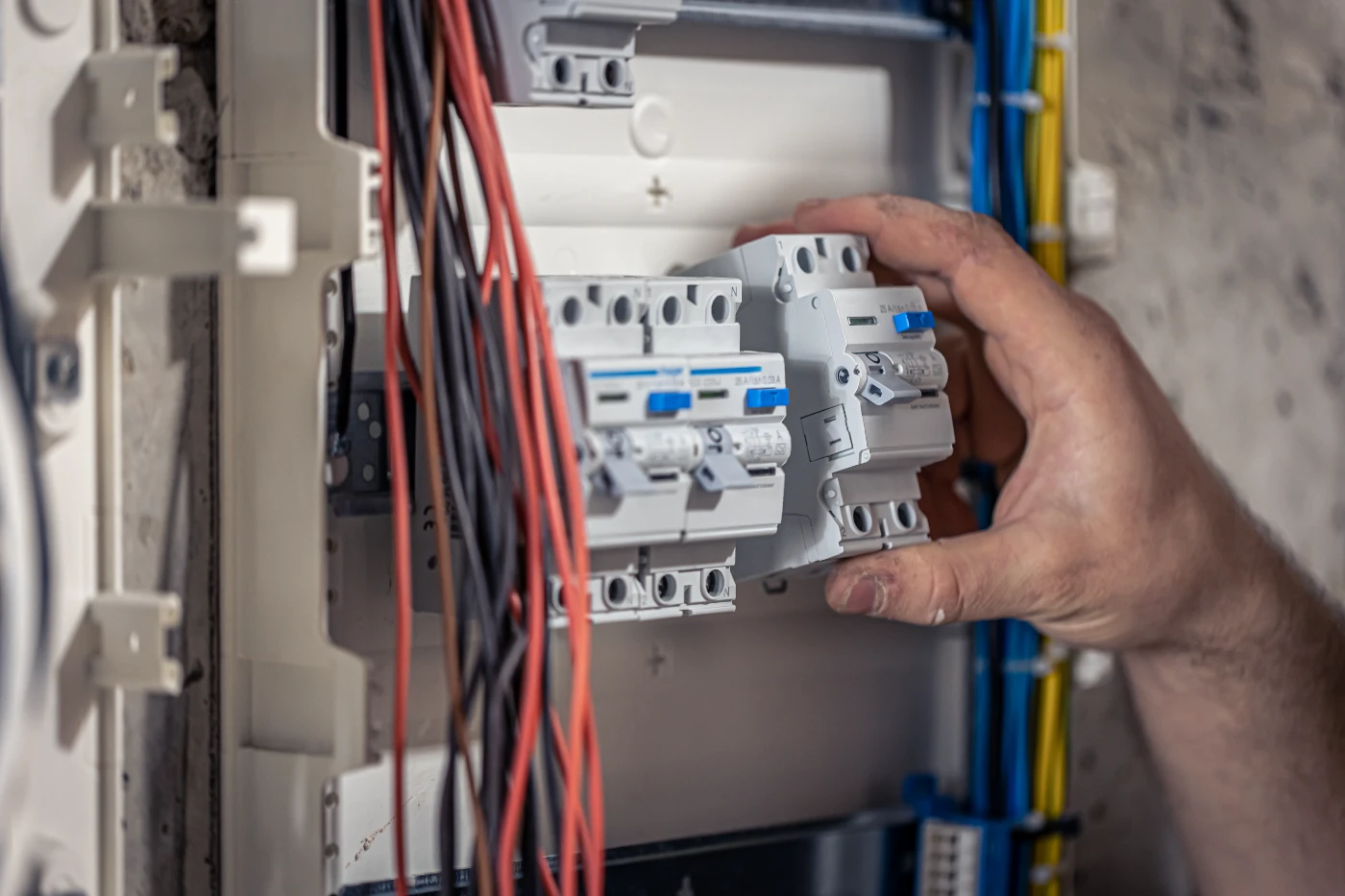

Kaçak Akım Rölesi Nedir?

Kaçak akım rölesi; elektrik devresine giren akımla devreden dönen akımı karıştıran bir koruma cihazıdır.

Normal koşullarda fazdan çıkan akımla nötrden dönen akım eşittir. Akımın bir kısmının kaçması durumunda dengesizlik ortaya çıkar. Bu röle ise kaçağı tespit ederek devreyi açar. Bu noktada kritik olan şudur; kaçak akım rölesi bir “en güvenlik” katmanıdır. Bu röle tek başına elektrik riskini çözmez, yalnızca kaçak akıma duyarlıdır. Aşırı yük ya da kısa devre koruması için farklı tiplerde cihazların da kullanılması gerekir. Doğru bir pano tasarımında kaçak akım rölesiyle aşırı akım koruması bir arada bulunur.

Kaçak Akım Rölesi Ne İşe Yarar?

Kaçak akım rölesi temelde insan hayatını ve tesisin güvenliğini korur. 30 mA seviyesinde cihazlar ek insan koruması için tercih edilirken, daha yüksek eşik değerler yangın ve ekipman koruması amacıyla seçilir.

Bu cihazlar elektrik çarpmasına karşı koruma sağlarken, uygun hassasiyetler seçimler yapıldığında yangın tehlidesi de azalır. Bu özellikle büyük tesisler açısından önemli bir koruma sağlar.

Pratikte kaçık akım rölesi; gövde kaçağı yapan cihazı, yalıtımı zayıflamış kobluyu ya da toprak hata akımını devreden ayrırarak riskin büyümesini önler. Bu nedenle konutlarda da kullanımı oldukça önemlidir. Korumanın kalitesi cihazın tipi, hassaiyeti, seçiciliği ve tesisin topraklama altyapısıyla birlikte değerlendirmelidir.

Kaçak Akım Rölesi Çalışma Prensibi

Kaçak akım rölesinin çalışma prensini, diferansiyel akım algılama mantığına dayanır. Fazdan çıkan ve nötrden dönen akım eşit olduğunda toroid üzerinde net bir manyetik etki oluşmaz. Akımın bir kısmı gövdeye, toprağa ya da insan üzerinden başka bir yola kaçtığında ise denge bozulur ve cihaz trip mekanizması tetiklenir.

Bu prensipte çalışan röle, çok küçük kaçakları dahi algıyabilir. Fakat burada dikkat etmeniz gereken nokta, algıladığı şey aşırı yük değil artık akımdır. Güvenlik açısından sigorta ile bir arada kullanılması gerekir.

Özetle cihazın görevi “akım fazla mı?” sorusunu değil, “akom doğru yoldan mı dönüyor” sorusunu yanıtlamaktır.

Kaçak Akım Rölesi Topraklama Olmadan Çalışır Mı?

Kaçak akım rölesi topraklama olmadan çalışabilir. Ancak güvenli ve standartlara uygun koruma için topralama olmadan düşünülmemelidir.

Ek koruma sağlayan bu röle özellikle canlı bir parçadan topraklanmış parçayla temas senaryosunda etkili olur. Bunun yanı sıra profesyonel elektrik kuralları toplama sisteminin varlığını zorunlu tutar. Türkiye’de Elektrik Tesislerinde Topraklamalar Yönetmeliği de topraklama tesislerinin kurulması, işletilmesi ve denetlenmesine ilişkin güvenlik hükümlerini düzenler.

“Topraklama yoksa kaçık  akım rölesi gereksizdir” ya da “topraklama olmasa da her durumda yeterlidir” demek tamamen yanlıştır. Doğru yaklaşım; kaçak akım rölesini iyi tasarlanmış bir topraklama sistemi, uygun sigorta koordinasyonu ve periyodik testlerle bir arada düşünmektir. Özellikle ticari ve endüstriyel bir tesisisin varsa pano seviyesinde ölçüm ve saha kontrolü gerekir.

Kaçak Akım Rölesi Çeşitleri Nelerdir?

Kaçak akım rölesi çeşitleri; algılandıkları kaçak akım formuna ve kullanım amaçlarına göre ayrılır. AC, A, F, ve B tipleri en çok kullanılan çeşitlerdir. Ayrıca seçici (S), gecikmeli ve yüksek frekans uyumlu özel bazı verisyonlrı da vardır.

Kaçak akım rölesi çeşitleri tablosu;

Tip	Algıladığı kaçak akım	Tipik kullanım alanı
AC	Sinüsoidal AC artık akım	Basit AC yükler, eski tip uygulamalar
A	AC ve darbeli DC	Modern konut yükleri, beyaz eşya, UPS girişleri
F	Karışık frekanslı kaçaklara daha uygun	Tek faz inverterli yükler
B	AC, darbeli DC, düzgün DC	EV şarj, PV, üç faz sürücüler, özel endüstriyel yükler

Kaçak Akım Rölesi Arızası Nasıl Anlaşılır?

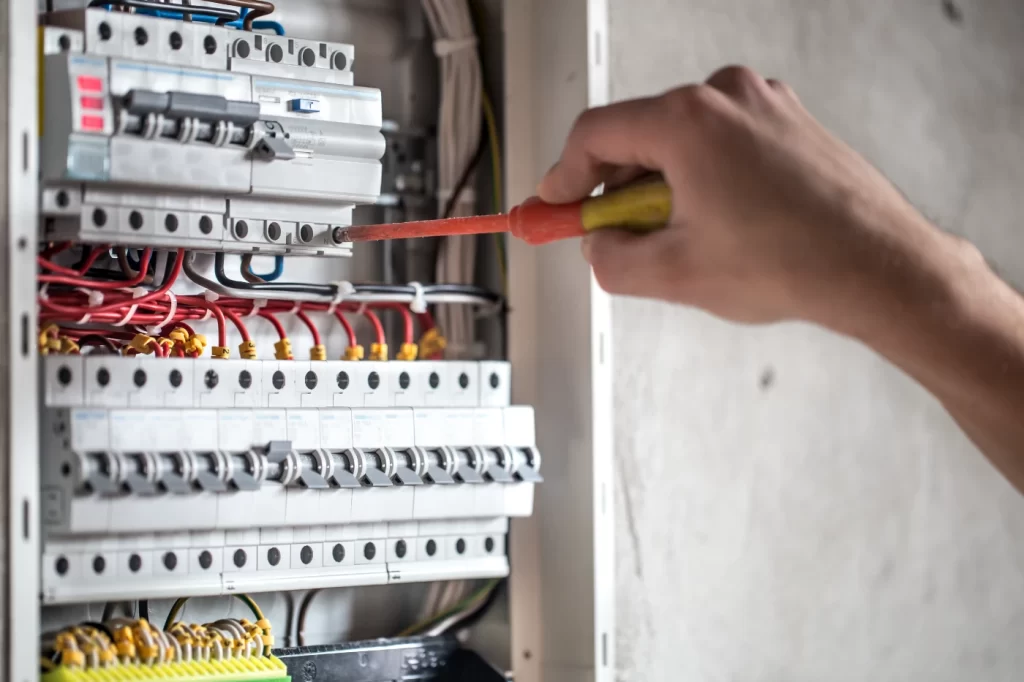

Kaçak akım rölesi arızasında ilk adım test butonudur. Cihazın üzerindeki test düğmesine bastığınızda trip etmiyorsa, cihazda ya da yapılandırmada sorun olablir.

Röledeki arıza endüstriyel tesisler için ciddi bir risk durumunun varlığına işaret eder. Bu nedenle düzenli olarak bakımının yapılması, testlerinin gerçekleştirilmesi gerekir. Rutin kontrollerde aşırı ısınma, eksik ya da kırık parça gibi fiziksel belirtilere de bakılmalıdır.

Bunlara ek olarak cihazın sürekli sebepsiz açması, resetlenmemesi, ön yüzünde kararma, ısınma görülmesi ve kol mekanizmasının çalışmaması arızaya işaret eder. Ancak her sık açmanın arıza olmadığını da belirtelim. Yanlış tip seçimi de böylesi sorunlara yol açabilir.

Drita Mühendislik ile Kaçak Akım Rölesi Kontrollerinizi Güvence Altına Alın

Saha doğru çalışan bir kaçak akım rölesi; yalnızca doğru ürünle ilgili değildir. Doğru tip seçimi, doğru pano bağlantısı, uygun topraklama, düzenli test ve profesyonel denetim güvenlik açısından oldukça önemlidir.

Drita Mühendislik olarak kaçak akım rölesi fonksiyon testlerini gerçekleştiriyor, pano kontrollerini, periyodik denetimleri ve uygunsuzluj testpitlerini sağlıyoruz. Bu sayede işletmenize teknik destek sağlayarak; tesisinizin daha güvenli, denetlenebilir ve sürüdürlebilir olmasına yardımcı oluyoruz. Tesisinizde kullanılan kaçak akım rölesi yapısını profesyonel olarak kontrol ettirmek ve riskleri sahada doğrulamak için bizimle iletişime geçin.
